아파트 창호 교체 시공 디테일 2탄 — 칼블럭 고정과 폼단열, 이것이 성능을 결정합니다

시공 디테일이 제품 성능을 완성합니다

아파트 창호 교체에서 제품 선택은 절반에 불과합니다. 나머지 절반은 그 제품을 어떻게 고정하고 단열하느냐에 달려 있습니다.

에너지소비효율 1등급 창호를 설치해도 창틀이 제대로 고정되지 않으면 시간이 지나면서 틀어지거나 처지고, 기밀 성능이 떨어집니다. 폼단열이 부실하면 벽체와 창호 사이 틈새로 외부 공기가 침투해 결로와 곰팡이가 발생합니다.

1탄에서 다룬 재료 분리와 물끊기가 외부로부터의 빗물 침투를 차단하는 1차 방어선이라면, 이번에 다루는 칼블럭 고정과 폼단열은 창호의 구조적 안정성과 열적 성능을 유지하는 2차 방어선입니다.
이 글에서는 칼블럭 시공의 적정 기준, 브라켓을 통한 하중 보강, 그리고 수성연질폼의 올바른 충진 방법까지 — 제조사 시방서와 현장 실무 경험을 바탕으로 기술적으로 정리합니다.

칼블럭 시공 — 창틀 고정의 원리와 적정 기준

칼블럭이란 무엇이며 왜 필요한가

칼블럭은 창호 프레임을 콘크리트 벽체에 물리적으로 고정하는 앵커(anchor) 부재입니다. 창호가 벽체 개구부에 단순히 끼워져 있는 것이 아니라, 칼블럭을 통해 콘크리트 구조체와 견고하게 결합됩니다.

창호에 가해지는 힘은 단순하지 않습니다. 풍압에 의한 수평 하중, 창호 자체의 무게에 의한 수직 하중, 그리고 개폐 시 반복되는 충격 하중이 동시에 작용합니다. 칼블럭은 이 모든 외력을 구조체로 분산시키는 역할을 합니다.

신축 건물에서 창호가 잘 열리지 않거나, 유리가 깨지는 사례가 간혹 발생합니다. 이는 콘크리트가 제대로 양생되지 않았거나, 콘크리트 강도가 부족하여 구조체가 미세하게 틀어진 결과인 경우가 많습니다. 칼블럭이 적절한 위치와 간격으로 시공되어 있으면, 이런 구조적 변형이 발생하더라도 창호가 받는 영향을 최소화할 수 있습니다.

적정 간격과 개수 — 제조사 시방서 기준

칼블럭 시공에서 가장 핵심이 되는 기준은 "간격"입니다. LX 하우시스 창호 시방서를 기준으로 정리하면 다음과 같습니다.

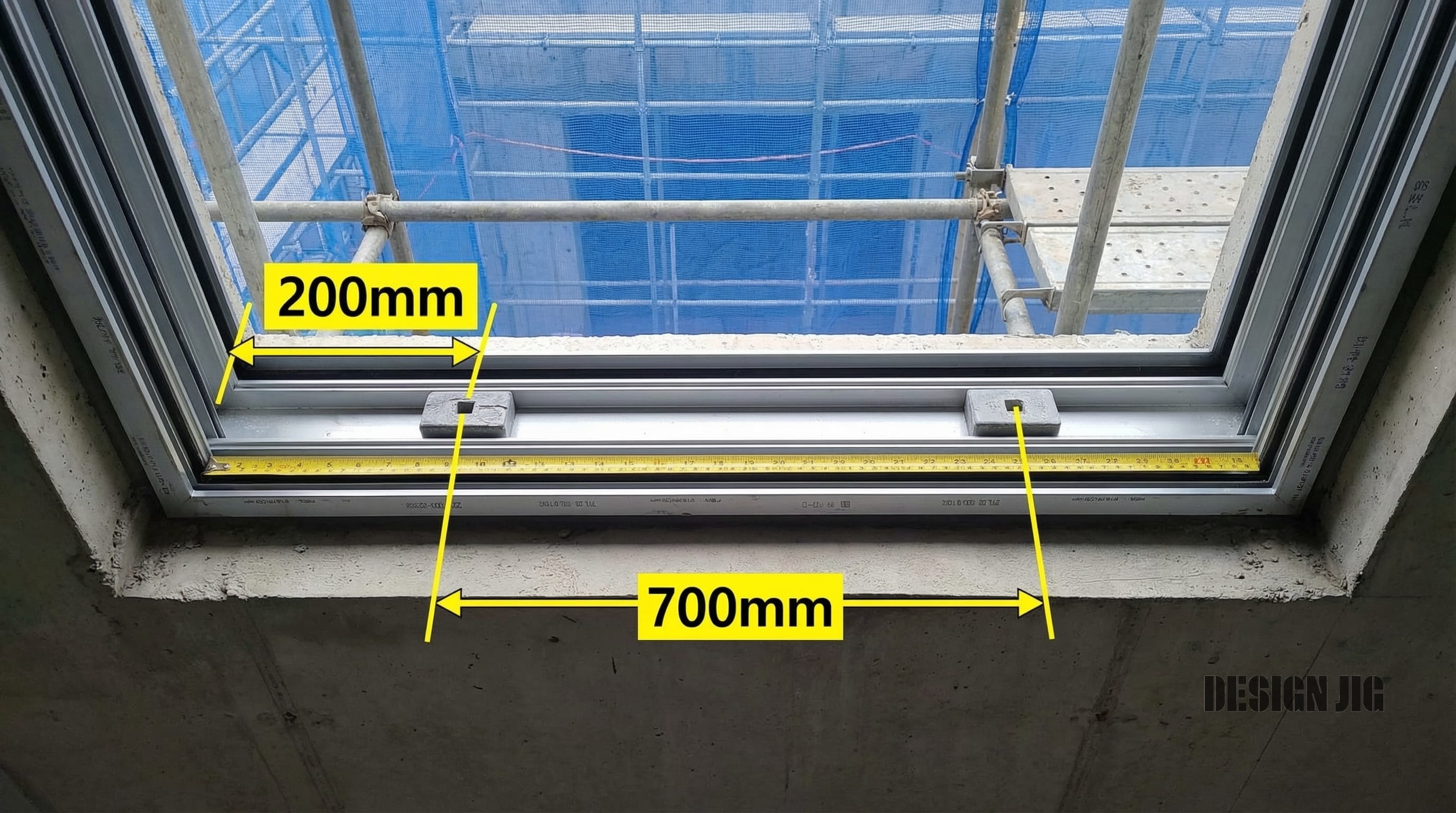

창틀 양 끝단에서 200mm 또는 250mm 이내 지점에 첫 번째 칼블럭을 시공합니다. 이후 중간 구간은 700mm 또는 850mm 이내 등간격으로 배치합니다. 제품 크기에 따라 필요한 칼블럭 총 개수가 달라지며, 시방서에는 제품 규격별로 고정 개수가 명확하게 표기되어 있습니다.

이 기준은 단순한 권장 사항이 아니라, 구조 안전성과 제품 성능 유지를 위한 최소 요건입니다. 현장에서는 이 기준을 반드시 지켜야 하며, 작업 편의를 위해 간격을 임의로 늘리거나 줄이는 것은 올바른 시공이 아닙니다.

과다 시공과 과소 시공이 각각 만드는 문제

칼블럭이 많을수록 좋다고 생각할 수 있습니다. 하지만 현실은 다릅니다.

칼블럭을 과다하게 시공하면 콘크리트 외벽에 불필요한 천공이 늘어나며, 이는 외벽 크랙(crack)의 직접적인 원인이 됩니다. 크랙이 발생하면 그 갈라진 틈새를 통해 빗물이 침투할 수 있으며, 이는 결국 누수로 이어집니다. 특히 아파트 외벽은 별도의 외장 마감재와 방수층이 없는 노출 콘크리트 구조가 대부분이기 때문에, 외벽 크랙은 곧바로 방수 성능 저하를 의미합니다.

반대로 칼블럭을 과소하게 시공하면 창호의 구조적 안정성이 떨어집니다. 풍압이나 개폐 충격에 의해 창틀이 미세하게 유동하고, 시간이 지남에 따라 기밀 성능이 저하됩니다. 창호와 벽체 사이에 충진된 폼단열재도 유동에 의해 박리되면서 틈새가 발생할 수 있습니다.

시방서에서 정한 간격과 개수는 이 두 가지 위험 사이에서 구조적 안전과 방수 성능을 동시에 확보하는 균형점입니다. 현장에서는 이 기준을 근거로 시공하는 것이 가장 올바른 방법입니다.

브라켓 시공 — 하중 지지와 처짐 방지의 핵심

왜 목재 보강만으로는 부족한가

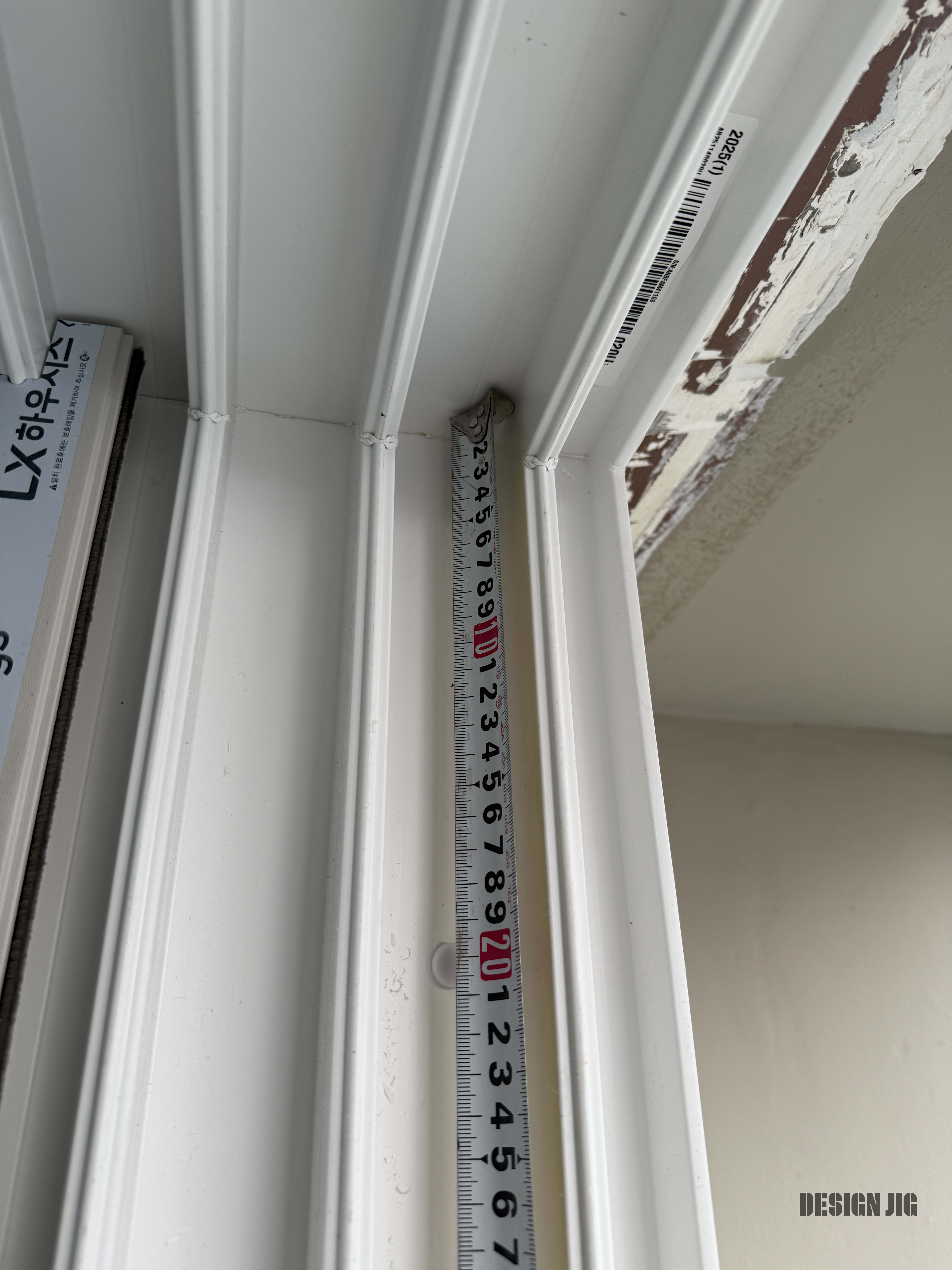

아파트 발코니 창 외벽의 두께는 보통 150~200mm입니다. LX 하우시스 수퍼세이브 창호의 경우 프레임 두께가 235mm에 달하기 때문에, 물끊기 홈을 제외하면 100~150mm 정도만 콘크리트 벽면에 걸치게 됩니다.

이 구조에서 창호 하부는 자체 무게에 의한 수직 하중을 지속적으로 받습니다. 특히 확장형 발코니 창호는 면적이 넓어 무게가 상당하며, 이중창 구조일 경우 더욱 그렇습니다.

간혹 목공 자재만으로 하부를 보강하는 경우가 있습니다. 특히 얇은 다루끼(가는 각목)만으로 받치는 시공을 현장에서 볼 수 있는데, 이는 올바른 방법이 아닙니다.

목재는 수분에 취약합니다. 습기를 흡수하면 팽창하고, 건조해지면 수축합니다. 이 수축-팽창의 반복으로 인해 목재는 시간이 지남에 따라 치수 안정성을 잃게 되고, 결과적으로 창호를 제대로 지지할 수 없게 됩니다. 목재 위에 올려진 창호는 서서히 아래로 처지게 되며, 이는 개폐 불량과 기밀 성능 저하로 직결됩니다.

철재 브라켓과 복합소재 단열 브라켓의 차이

브라켓의 소재는 크게 철재와 복합소재 단열 브라켓으로 나뉩니다. 두 소재 모두 하중 지지 기능은 충분히 수행하지만, 단열 성능에서 결정적인 차이가 발생합니다.

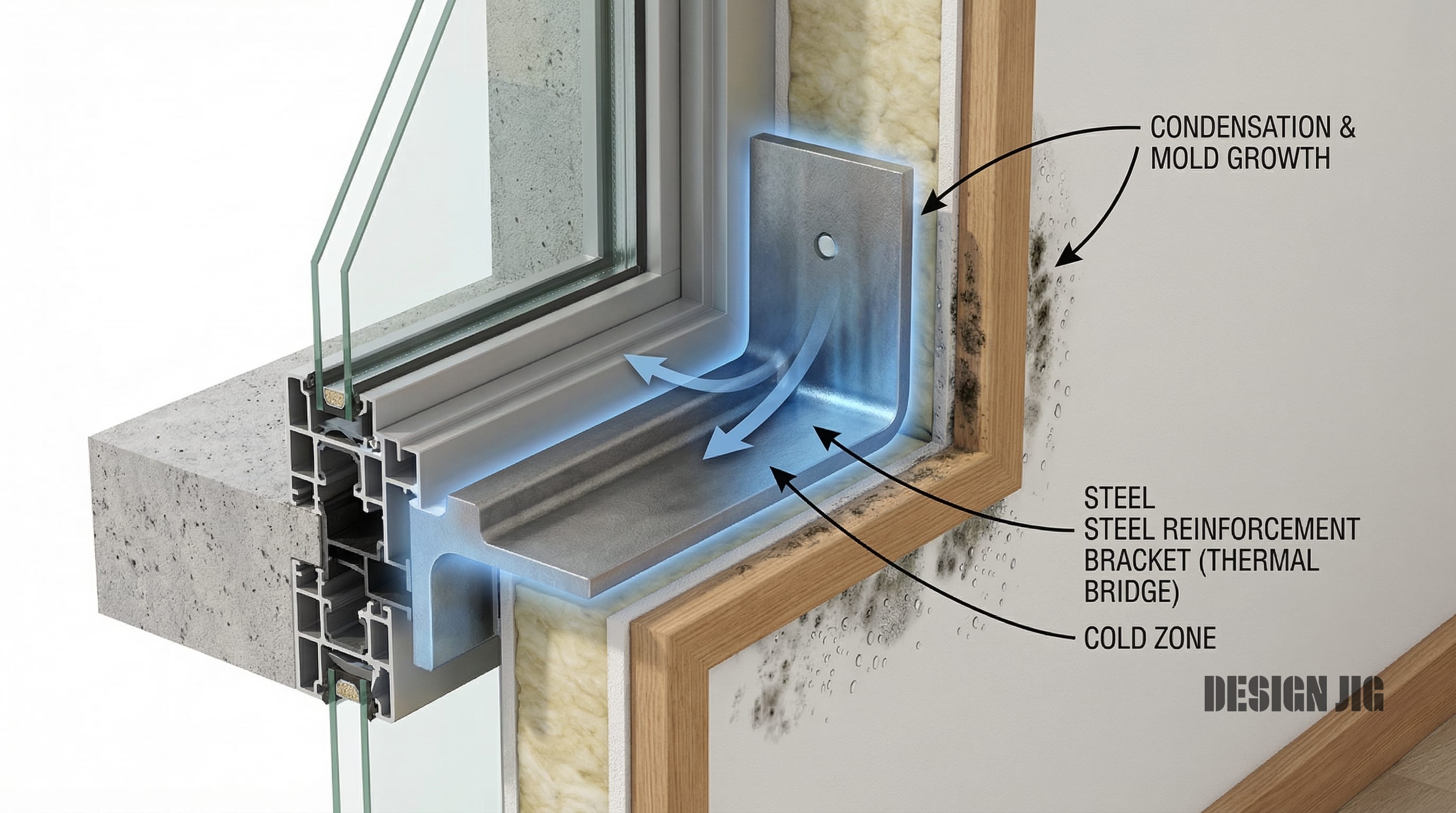

철재는 열전도율이 매우 높은 소재입니다. 열전도율이 높다는 것은 외부의 차가운 온도가 브라켓을 통해 실내 방향으로 빠르게 전달된다는 의미입니다. 이렇게 전달된 냉기는 브라켓 주변에 표면 온도를 낮추고, 노점 온도(이슬점) 이하로 떨어지면 결로가 발생합니다.

결로는 단순한 물방울이 아닙니다. 반복되는 결로는 벽체 내부의 습기를 축적시키고, 이는 곰팡이 발생과 단열재 성능 저하의 원인이 됩니다.

복합소재 단열 브라켓은 열전도율이 철재 대비 현저히 낮습니다. 열 전달이 느리기 때문에 브라켓 자체가 냉교(cold bridge, 열교)로 작용하지 않으며, 결로 발생 확률이 크게 낮아집니다. 가격은 철재보다 높지만, 창호 교체의 목적이 단열 성능 향상에 있다면 복합소재 단열 브라켓을 사용하는 것이 합리적입니다.

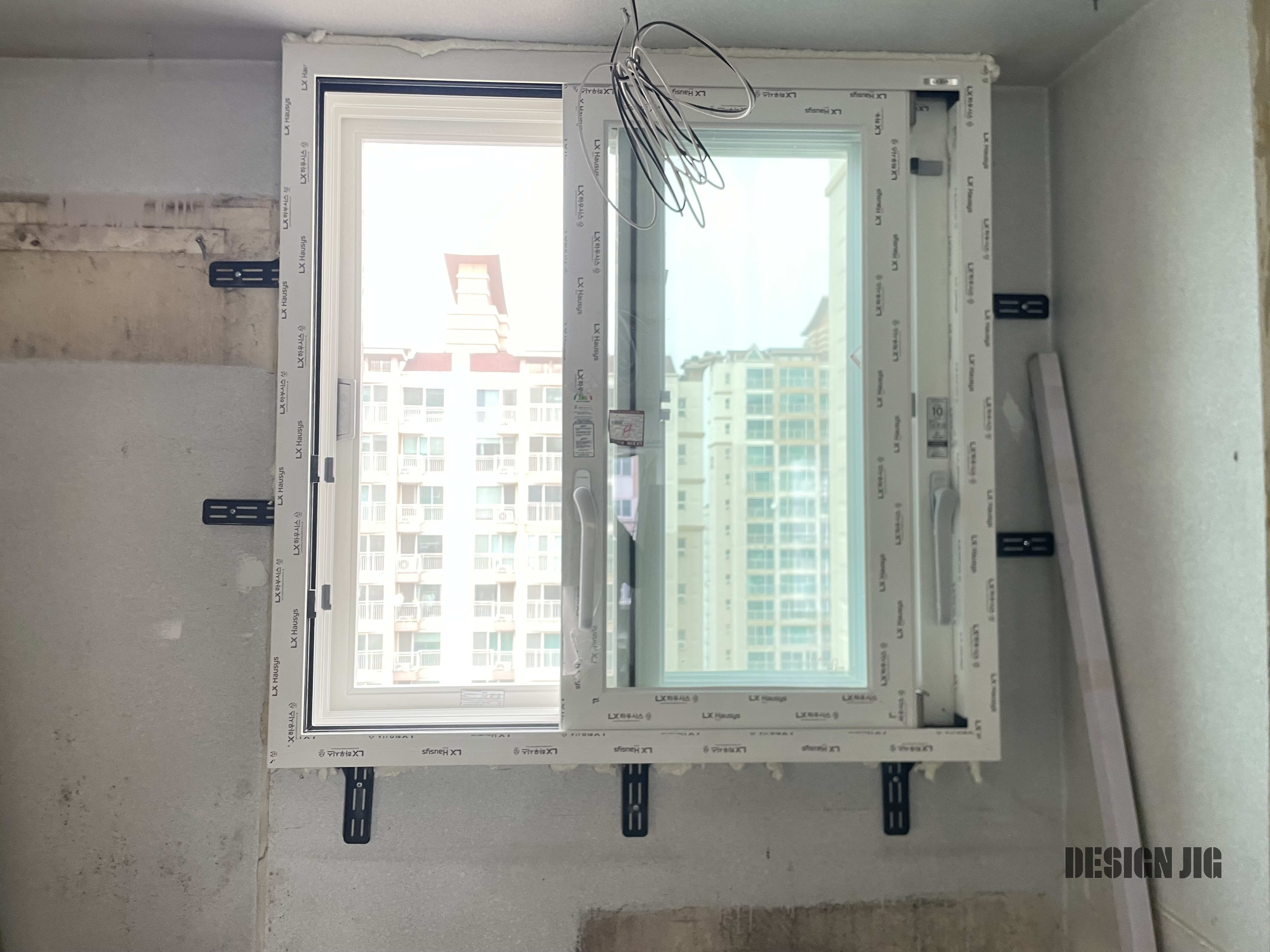

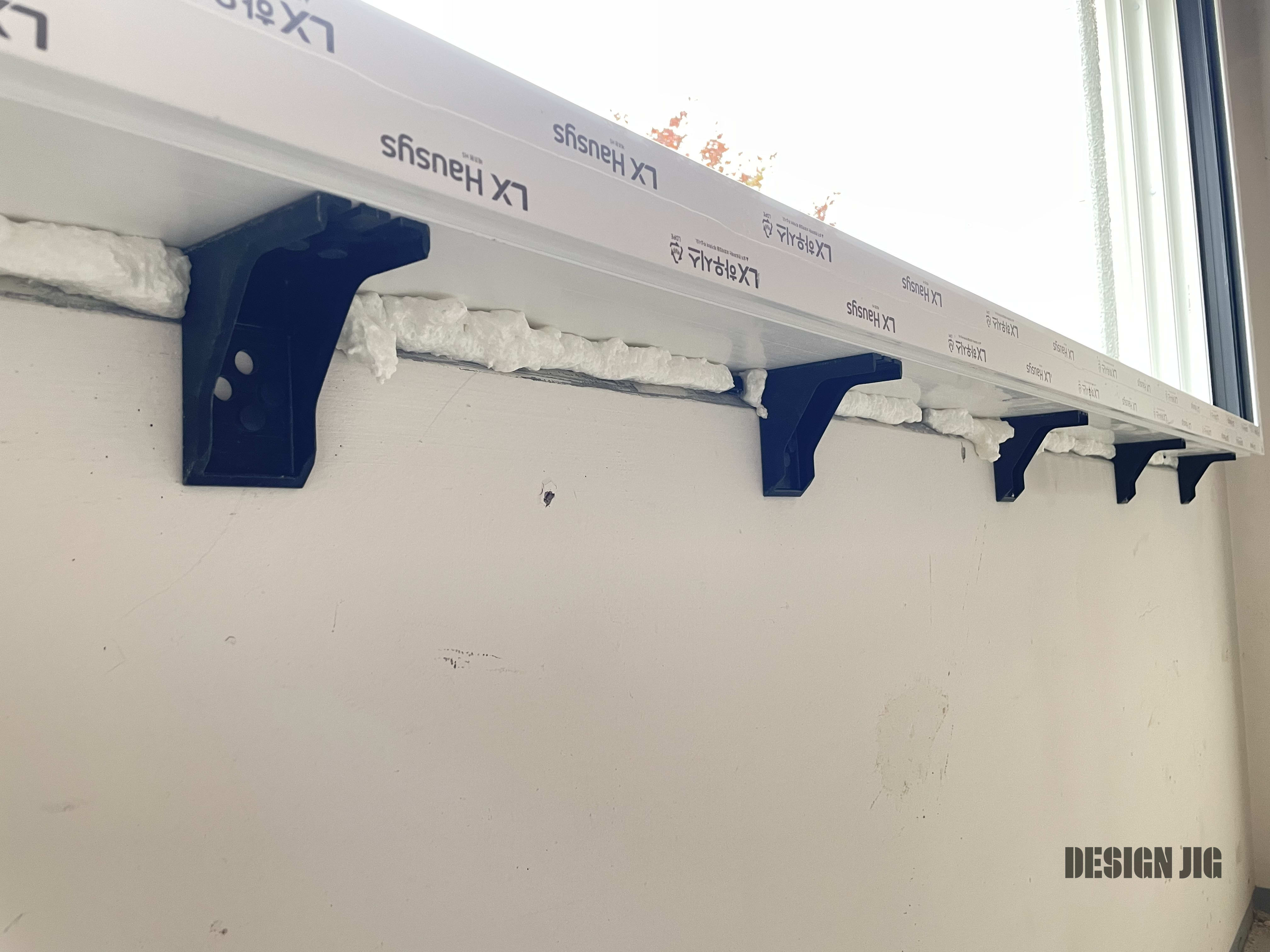

확장부 하부 브라켓 시공이 필수인 이유

발코니 확장 시 이중창을 시공하게 되면, 창호의 면적과 무게가 상당히 커집니다. 앞서 설명한 대로 콘크리트에 걸치는 면적은 100~130mm에 불과하며, 이 좁은 면적으로 전체 창호의 하중을 지탱해야 합니다.

하부 브라켓 없이 칼블럭만으로 고정하면, 수직 하중은 대부분 칼블럭의 전단력(shearing force)으로 버텨야 합니다. 그러나 칼블럭은 수평 방향의 고정력에 최적화된 부재이지, 수직 하중을 장기간 지탱하도록 설계된 것이 아닙니다.

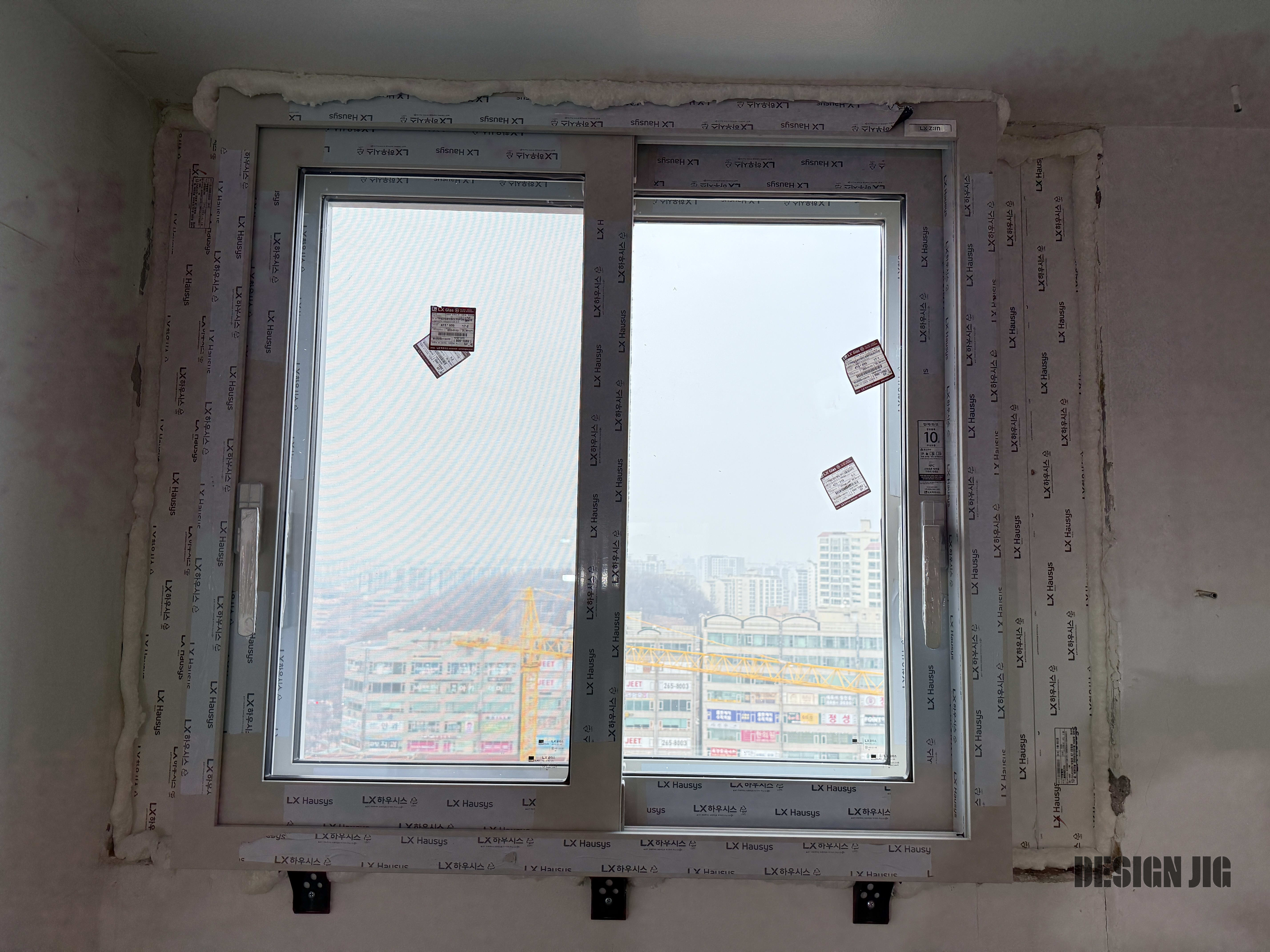

따라서 하중을 많이 받는 창호 하부에는 반드시 브라켓을 별도로 시공하여 수직 하중을 구조체로 전달해야 합니다. 이것은 선택이 아니라 필수입니다. 브라켓 없이 시공된 확장부 창호는 입주 후 1~2년이 지나면서 점진적으로 처짐이 발생할 수 있으며, 이는 개폐 불량, 기밀 저하, 폼단열 박리로 연쇄적으로 이어집니다.

폼단열 시공 — 틈새 없는 단열이 결로를 막는다

창호와 벽체 사이 적정 간격 — 20~40mm의 의미

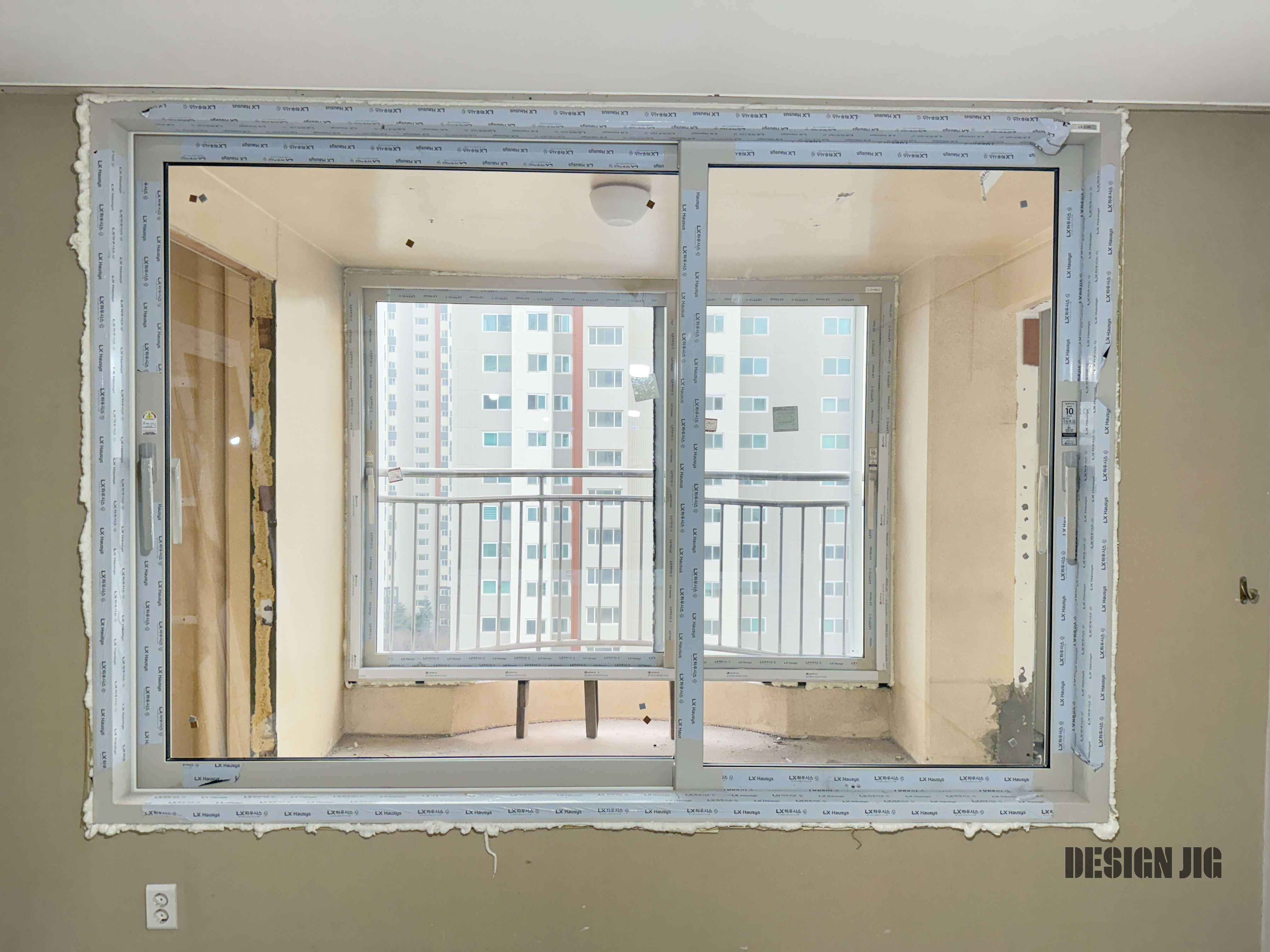

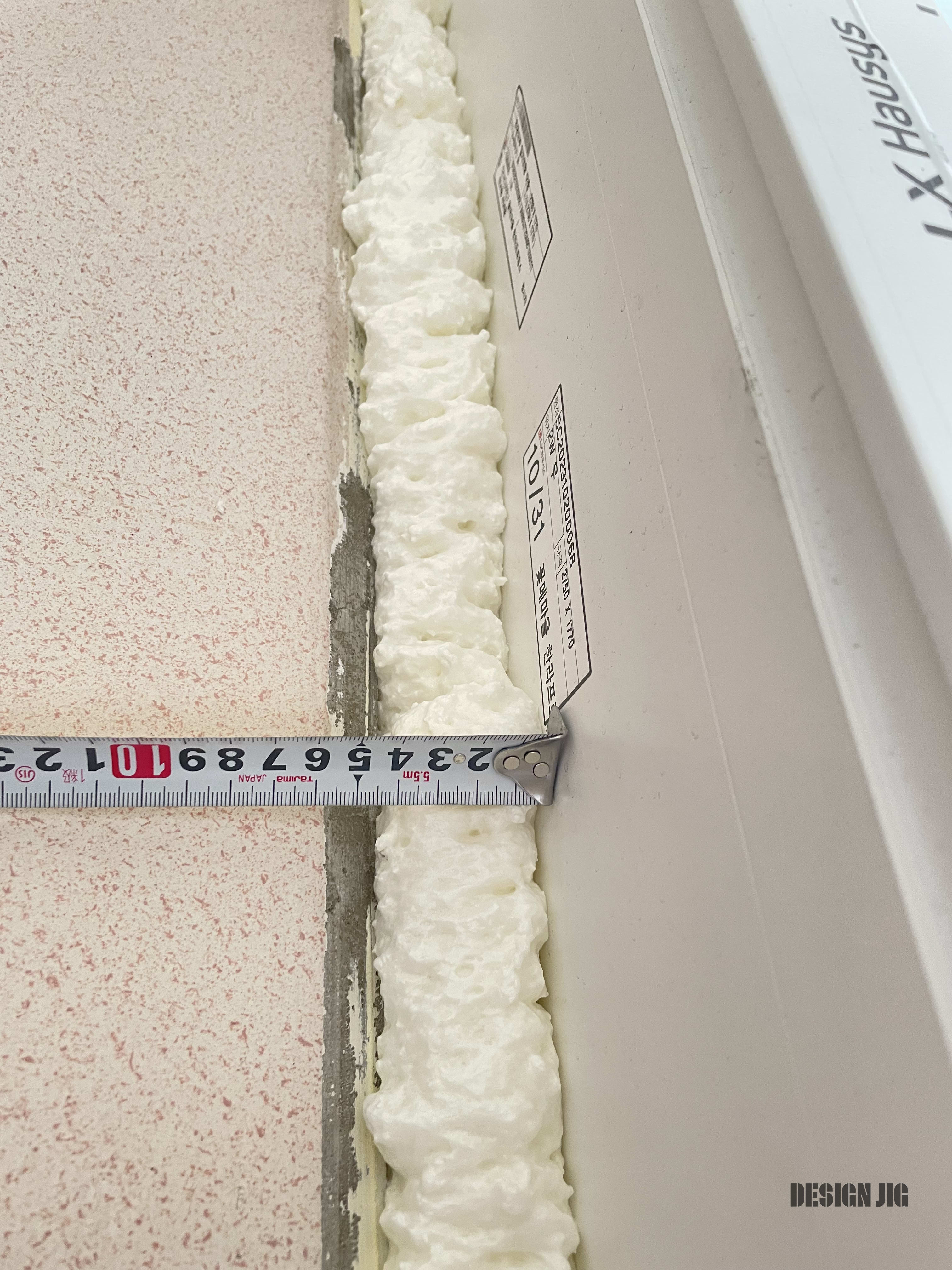

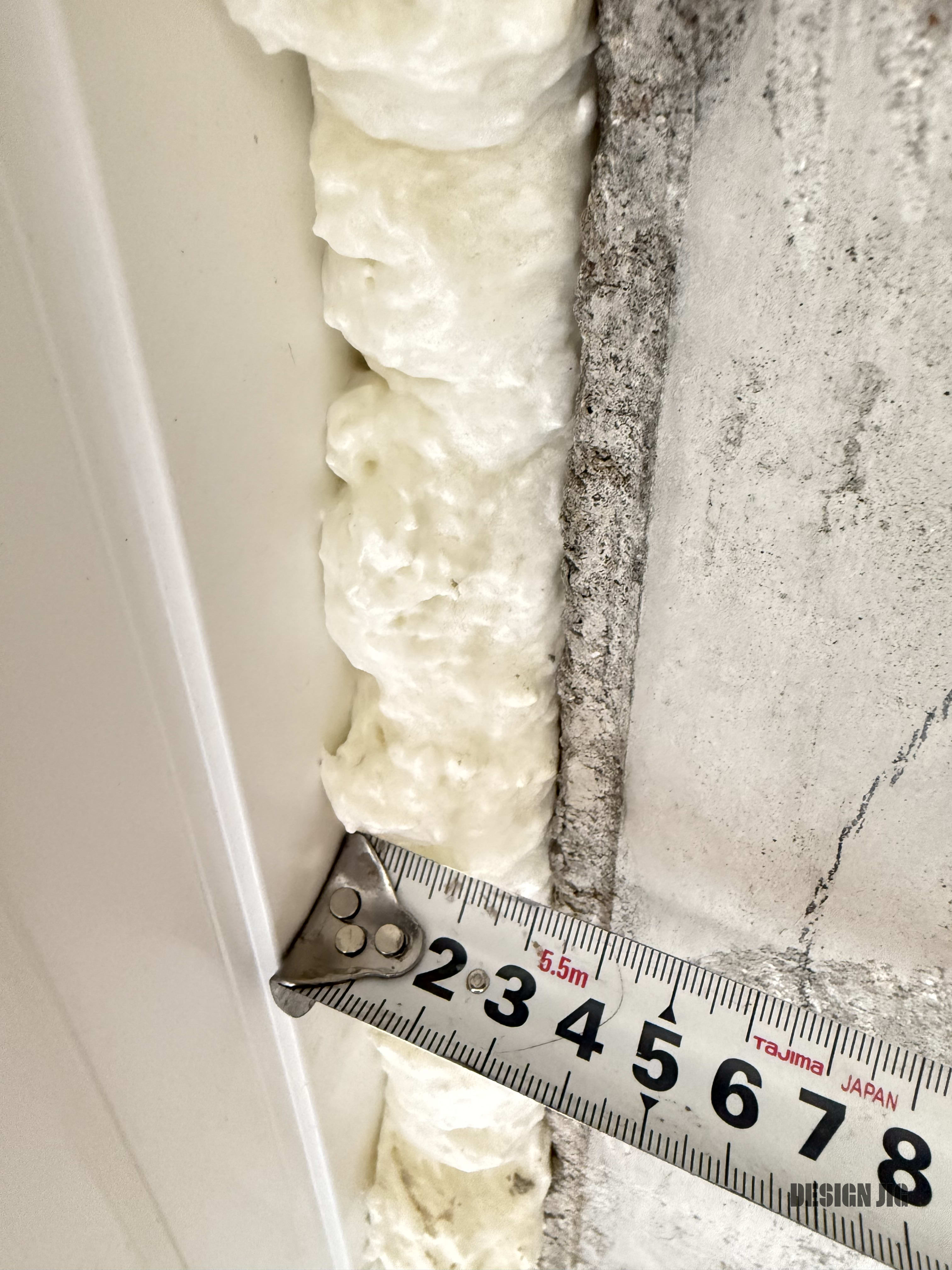

창호를 개구부에 설치할 때, 벽체와 창호 프레임 사이에는 반드시 일정한 간격이 확보되어야 합니다. 이 간격은 단열폼을 충진하기 위한 공간이며, 적정 범위는 20~40mm입니다.

이 간격이 너무 좁으면 폼이 제대로 발포(팽창)되지 못합니다. 발포가 불충분하면 폼 내부에 빈 공간이 남고, 이 빈 공간은 공기가 통과하는 경로가 됩니다. 겨울철 차가운 외부 공기가 이 경로를 따라 실내 방향으로 이동하면, 창호 주변부의 표면 온도가 급격히 낮아지면서 결로가 발생합니다.

반대로 간격이 너무 넓으면 폼의 접착력이 벽체와 프레임 양면에 고르게 전달되지 못하고, 발포 후 수축 과정에서 한쪽 면에서 박리가 생길 수 있습니다. 박리가 발생하면 역시 공기 유통 경로가 형성됩니다.

15~40mm라는 기준은 폼이 충분히 발포되면서도 양면에 균일하게 밀착될 수 있는 최적 범위입니다. 이 간격을 확보하기 위해서는 창호 설치 전 개구부 치수를 정확히 측정하고, 필요 시 개구부를 보수하거나 스페이서를 사용해 간격을 조절해야 합니다.

수성연질폼의 특성과 올바른 충진 방법

창호 교체에 사용되는 단열폼의 종류는 다양하지만, LX 하우시스를 포함한 주요 창호 제조사는 독일산 수성연질폼을 사용합니다. 수성연질폼은 일반 우레탄 폼 대비 밀도가 높고, 경화 후에도 일정한 탄성을 유지합니다.

밀도가 높다는 것은 폼 내부의 기포(cell) 구조가 촘촘하다는 의미이며, 이는 공기의 대류를 차단하는 능력이 뛰어나다는 뜻입니다. 단열의 기본 원리가 공기의 이동을 차단하는 것이므로, 밀도가 높은 폼은 그만큼 단열 성능이 우수합니다.

또한, 연질(soft) 특성 덕분에 경화 후에도 일정한 유연성을 갖습니다. 이는 온도 변화에 따른 창호 프레임의 미세한 팽창-수축에 대응할 수 있다는 의미입니다. 경질폼은 딱딱하게 굳은 후 프레임 유동에 따라 크랙이 생길 수 있지만, 연질폼은 이런 위험이 상대적으로 낮습니다.

충진 시 주의할 점은 폼을 한 번에 과도하게 주입하지 않는 것입니다. 수성연질폼은 발포 과정에서 부피가 팽창하기 때문에, 간격의 60~70% 정도만 충진하고 나머지는 발포에 의해 채워지도록 해야 합니다. 과다 충진하면 프레임에 불필요한 팽창 압력이 가해져 틀어짐의 원인이 될 수 있습니다.

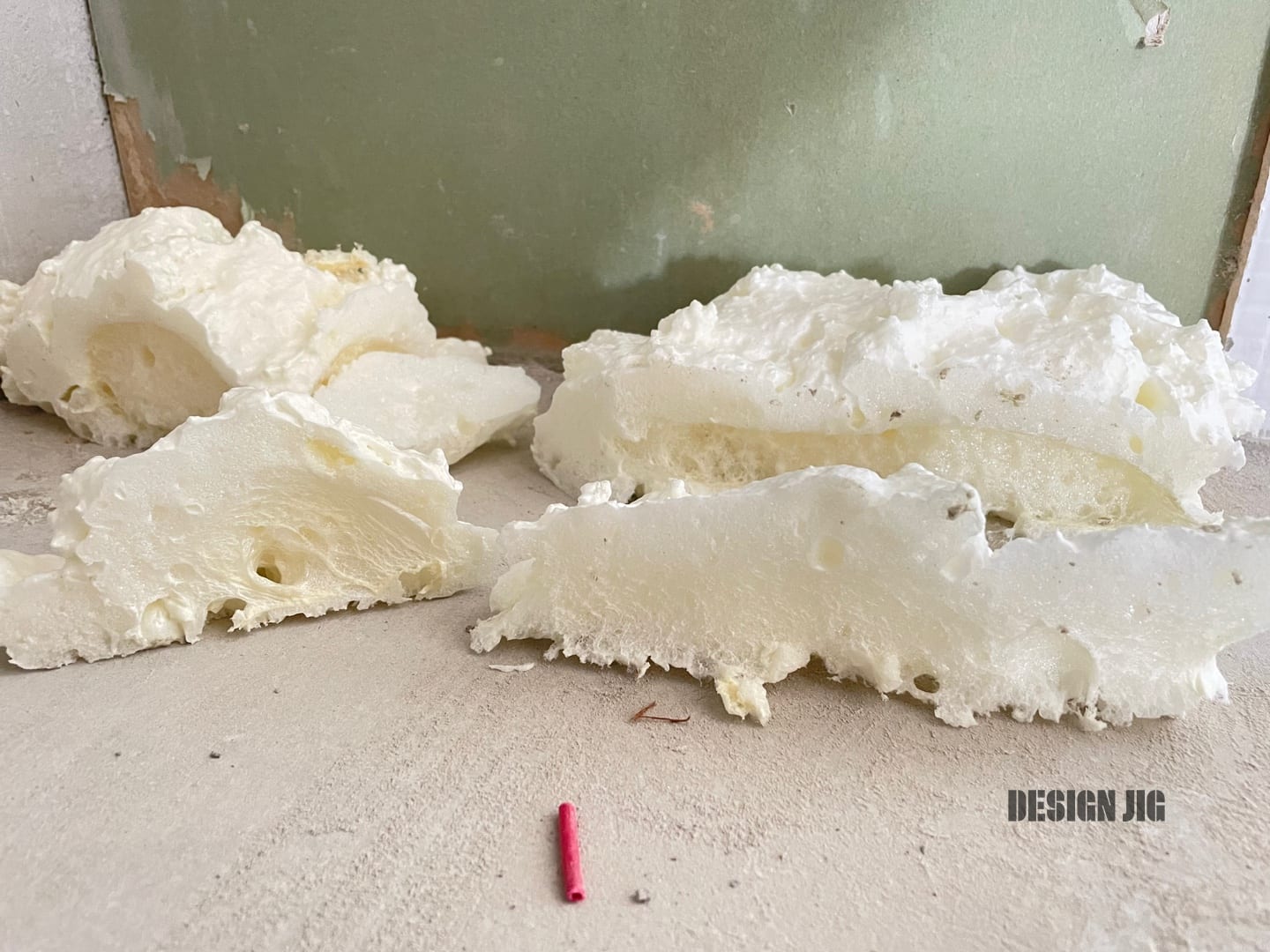

<오른쪽은 연질폼입니다. 육안으로 보아도 왼쪽보다 기포 조직이 더 촘촘하고, 밀도가 높게 형성된 것을 확인할 수 있습니다.>

사전 물 분사가 밀도를 결정하는 이유

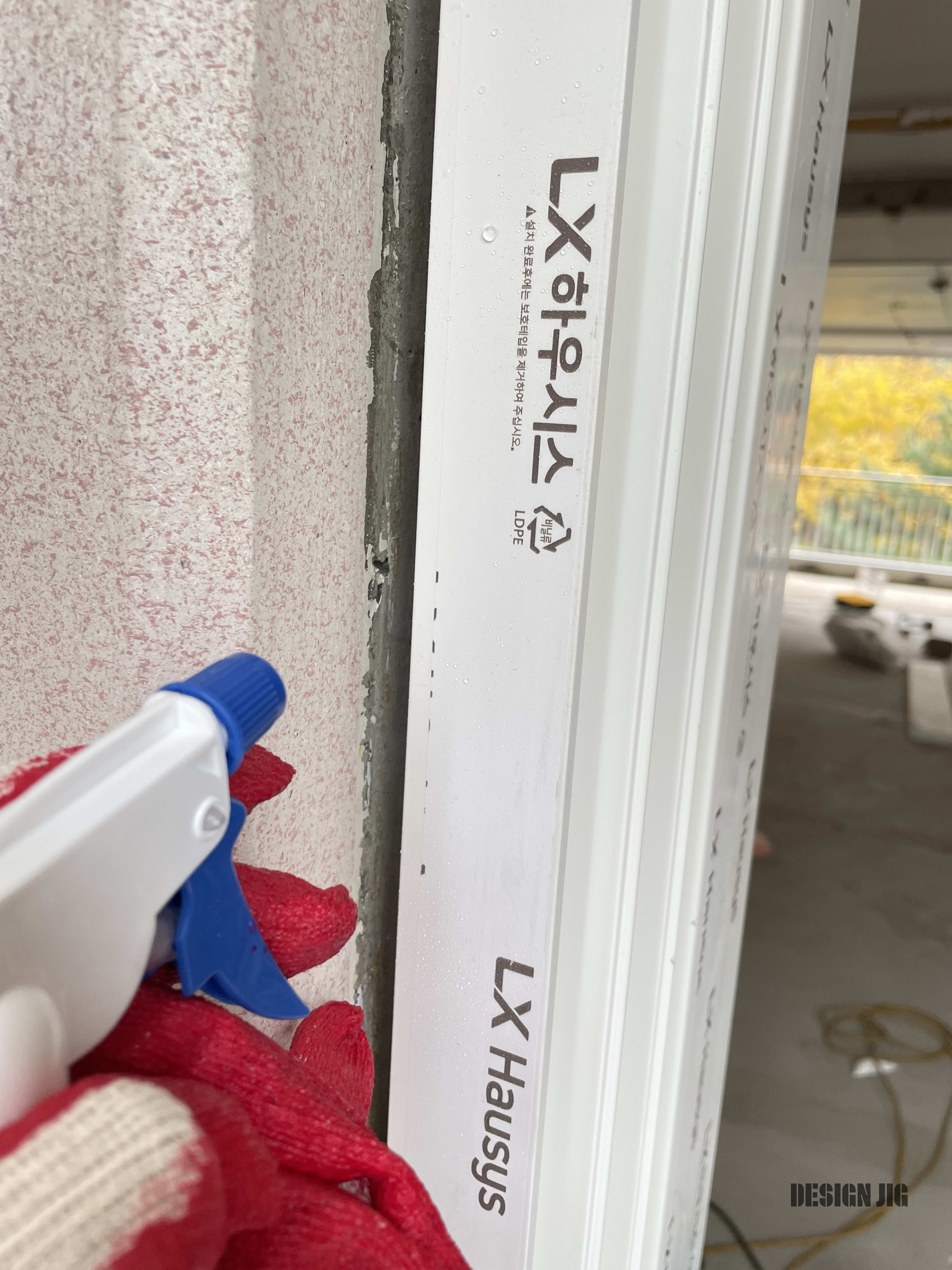

수성연질폼의 가장 중요한 시공 포인트는 충진 전 물을 분사하는 것입니다. 이 과정을 생략하는 현장이 많지만, 폼의 성능에 결정적인 차이를 만드는 공정입니다.

수성연질폼은 수분과 반응하여 화학적 경화가 이루어지는 구조입니다. 충분한 수분이 공급되면 폼의 기포 구조가 균일하고 촘촘하게 형성됩니다. 반대로 수분이 부족한 상태에서 발포되면 기포가 불균일하게 커지거나, 내부에 빈 공간이 남을 수 있습니다.

시공 전 벽체와 프레임 표면에 분무기로 물을 고르게 뿌려주는 것만으로 폼의 밀도와 접착력이 크게 향상됩니다. 이 과정은 30초도 걸리지 않지만, 단열 성능에 미치는 영향은 매우 큽니다.

작은 디테일이 결국 좋은 품질을 만듭니다. 보이지 않는 곳의 시공이라도 FM(field manual) 방식대로 한 단계씩 진행하는 것이 올바른 시공입니다.

보이지 않는 시공이 집의 품질을 결정합니다

칼블럭 간격, 브라켓 소재, 폼 충진 전 물 분사 — 이 모든 것은 입주 후 눈에 보이지 않는 시공입니다. 벽지와 몰딩 뒤에 감춰지고, 마감재로 덮여 확인할 수 없게 됩니다.

그래서 이 부분의 시공 품질을 무시하거나 대충하는 경향이 현장에 존재합니다. 눈에 보이지 않으니 문제가 없을 것이라는 안이한 판단입니다.

그러나 건물의 실제 성능은 보이지 않는 곳에서 결정됩니다. 겨울에 난방을 올려도 창가가 유독 서늘하거나, 창호 주변에 이유 모를 결로가 반복되거나, 몇 년 후 창문이 뻑뻑하게 열리기 시작한다면 — 이런 증상들은 대부분 보이지 않는 시공 디테일의 부실에서 비롯됩니다.

좋은 집은 거주자가 원하는 온도와 습도를 자유자재로 조절할 수 있는 집입니다. 내가 원치 않는데 외부 공기가 유입되거나, 반대로 실내 공기가 빠져나가는 집은 아무리 비싼 마감재를 사용했더라도 좋은 집이 아닙니다. 실내 공기는 거주자가 원할 때 환기 시스템이나 창 개방을 통해 교체되어야 하며, 그 외에는 완벽하게 차단되어야 합니다.

이 기준을 충족하려면, 보이지 않는 곳의 시공에 더 많은 주의를 기울여야 합니다.

고정, 보강, 단열 — 세 가지가 갖춰져야 완성입니다

아파트 창호 교체는 단순히 오래된 창을 새것으로 바꾸는 작업이 아닙니다. 제품의 성능을 현장에서 100% 발휘시키기 위해서는 세 가지 시공 디테일이 반드시 갖춰져야 합니다.

칼블럭 고정 — 시방서 기준에 따른 적정 간격과 개수로 창틀을 구조체에 견고하게 고정합니다. 과다 시공은 외벽 크랙을, 과소 시공은 창호 유동을 초래합니다.

브라켓 보강 — 특히 확장부 창호 하부에는 반드시 브라켓을 시공하여 수직 하중을 지지해야 합니다. 소재는 결로 방지를 위해 복합소재 단열 브라켓을 권장합니다. 목재만으로는 장기적인 치수 안정성을 확보할 수 없습니다.

폼단열 충진 — 벽체와 프레임 사이 15~40mm 간격을 확보하고, 수성연질폼 충진 전 반드시 물을 분사하여 폼의 밀도와 접착력을 극대화해야 합니다.

1탄에서 다룬 재료 분리와 물끊기가 빗물 침투를 차단하는 외부 방어선이라면, 이번 2탄에서 다룬 칼블럭·브라켓·폼단열은 구조적 안정성과 열적 성능을 유지하는 내부 방어선입니다. 이 두 가지가 모두 갖춰질 때, 비로소 창호 제품이 가진 성능이 온전히 실현됩니다.

비싼 제품을 설치하는 것이 중요한 게 아닙니다. 그 제품의 성능을 살려주는 시공 기술이 있어야 합니다. 보이지 않는 곳에 얼마나 정성을 기울였는지 — 그것이 좋은 집과 그저 비싼 집의 차이입니다.

자주 묻는 질문 (FAQ)

Q1. 칼블럭 간격을 시방서보다 좁게 시공하면 더 튼튼하지 않나요?

그렇지 않습니다. 칼블럭을 과다하게 시공하면 콘크리트 외벽에 천공이 늘어나 크랙(균열)이 발생할 수 있습니다. 특히 아파트 외벽은 별도의 방수층이 없는 노출 콘크리트 구조이므로, 크랙이 곧 누수 경로가 됩니다. 시방서에서 정한 간격은 구조 안전과 방수 성능을 동시에 고려한 균형점이므로, 이 기준을 따르는 것이 가장 안전합니다.

Q2. 철재 브라켓을 사용하면 반드시 결로가 생기나요?

반드시 생기는 것은 아니지만, 확률이 크게 높아집니다. 철재는 열전도율이 높아 냉교(열교) 역할을 하며, 겨울철 브라켓 주변 표면 온도가 노점 이하로 떨어지면 결로가 발생합니다. 철재 브라켓 사용 시에는 브라켓 주변에 별도의 단열 보강을 추가해야 결로를 억제할 수 있으며, 이 추가 공정을 고려하면 처음부터 복합소재 단열 브라켓을 사용하는 것이 비용 대비 효율적입니다.

Q3. 수성연질폼 대신 일반 우레탄 폼을 사용하면 어떻게 되나요?

일반 우레탄 폼(경질폼)은 밀도가 낮고, 경화 후 딱딱하게 굳어 유연성이 거의 없습니다. 온도 변화에 따른 프레임의 미세 수축·팽창에 대응하지 못해 경계면에서 미세 크랙이 발생할 수 있으며, 이 크랙이 공기 누출 경로가 됩니다. 또한 밀도가 낮아 동일한 두께에서의 단열 성능이 수성연질폼보다 떨어집니다. 창호 교체 시에는 수성연질폼을 사용하는 것을 권장합니다.

Q4. 시공 후 폼단열 상태를 확인할 수 있는 방법이 있나요?

마감재로 덮이기 전에 확인하는 것이 가장 정확합니다. 시공 업체에 폼 충진 완료 후 마감 전 상태를 사진으로 기록해 달라고 요청하는 것을 권장합니다. 이미 마감이 완료된 경우에는, 겨울철 창호 주변의 온도 차이를 확인하는 방법이 있습니다. 열화상 카메라(렌탈 가능)를 사용하면 폼단열이 부실한 부위가 색온도 차이로 선명하게 드러납니다. 창호 주변에 유독 결로가 집중되는 부위가 있다면, 해당 위치의 폼단열 불량을 의심해 볼 수 있습니다.
