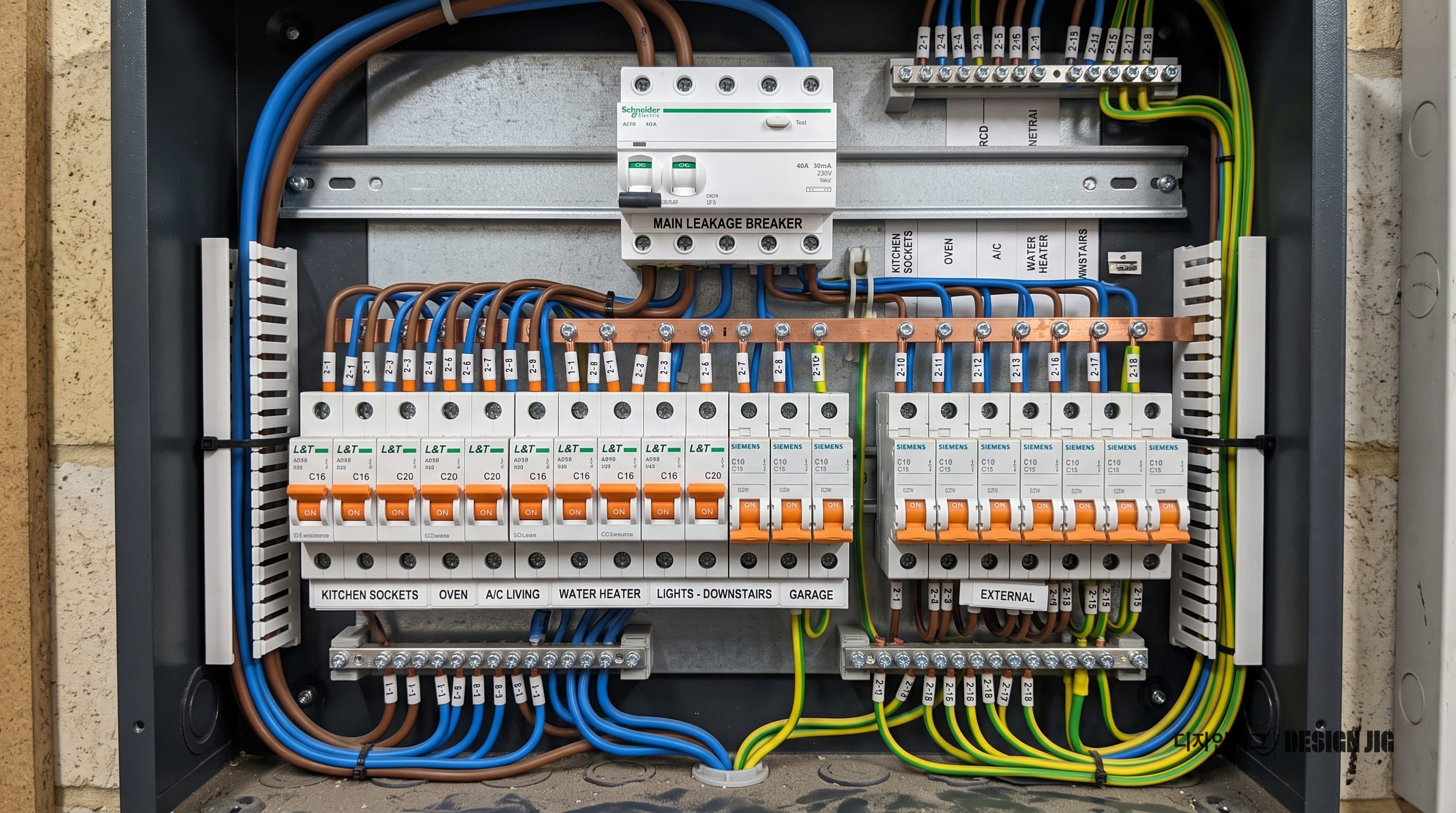

분전반 교체, 구축 아파트 인테리어에서 가장 먼저 챙겨야 할 '보이지 않는 전기’

20년 이상 구축 아파트의 분전반을 그대로 둔 채 인테리어만 마감하면, 잦은 전체 정전, 배선 과열로 인한 화재, 마감 후 보수 불가라는 삼중고를 겪게 됩니다. 과거의 '메인 누전 + 분기 배선' 구조는 현대의 고용량 가전 환경을 감당할 수 없습니다. 벽과 천장을 열어 전기를 바로잡을 수 있는 유일한 기회인 리모델링 시점, 왜 분전반 재설계가 최우선이어야 하는지 현장 기준으로 정리합니다.

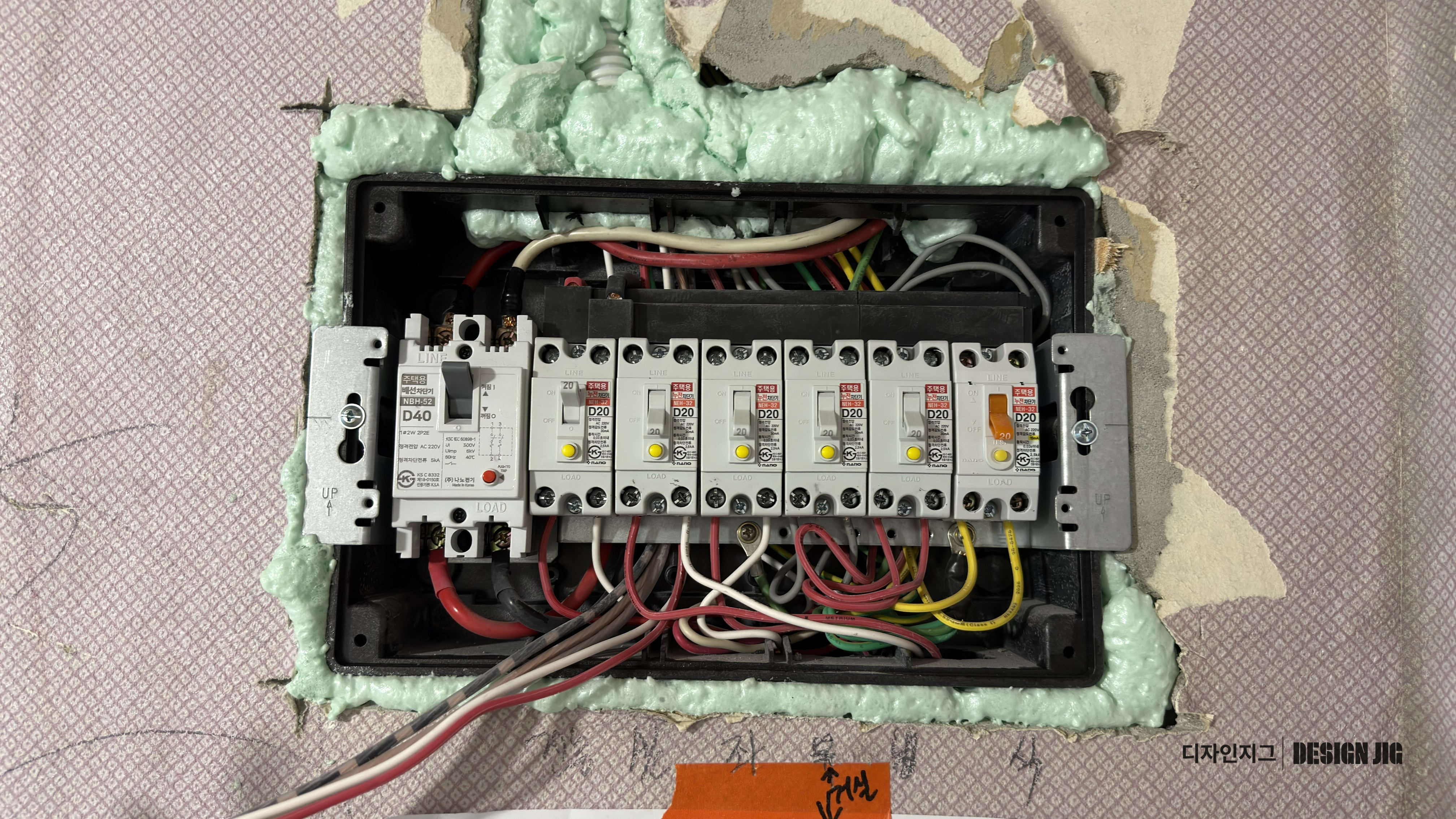

리모델링을 준비하시는 분들은 대부분 도배, 바닥, 주방 상판처럼 눈에 보이는 것부터 떠올립니다. 그런데 수년간 목조건축·인테리어 현장에서 시공을 해오며 가장 먼저 강조드리는 부분은 따로 있습니다. 바로 벽과 천장 속에 숨어 있는 전기 인프라, 그중에서도 분전반(흔히 '두꺼비집'이라 부르는 차단기 박스)입니다.

아무리 예쁜 공간을 만들어도, 집의 신경망인 전기 시스템이 부실하면 불편과 위험은 언제든 찾아옵니다. 특히 화성(동탄), 수원(영통·광교), 용인(수지·죽전) 일대의 20~30년 차 아파트 리모델링 현장에서, 분전반은 겉으로 드러나지 않지만 앞으로 30년의 생활 안전을 좌우하는 가장 중요한 설비입니다.

왜 구축 아파트 분전반이 지금 라이프스타일을 감당하지 못할까

20년 이상 된 구축 아파트는 준공 당시의 가전 사용량과 전기 규격에 맞춰 설계됐습니다. 에어컨도 적고 건조기나 식기세척기가 없던 시절의 기준이죠. 하지만 지금은 인덕션, 전기정수기, 냉장고, 냉동고, 김치냉장고, 식기세척기, 워시타워, 시스템 에어컨 다대 설치까지 고용량 가전이 집집마다 들어옵니다.

전기 사용량은 폭발적으로 늘었는데 분전반 구조를 옛날 그대로 두면 다음과 같은 구조적 문제가 발생합니다.

1. 구조적 한계: 메인 누전차단기(ELB)의 맹점

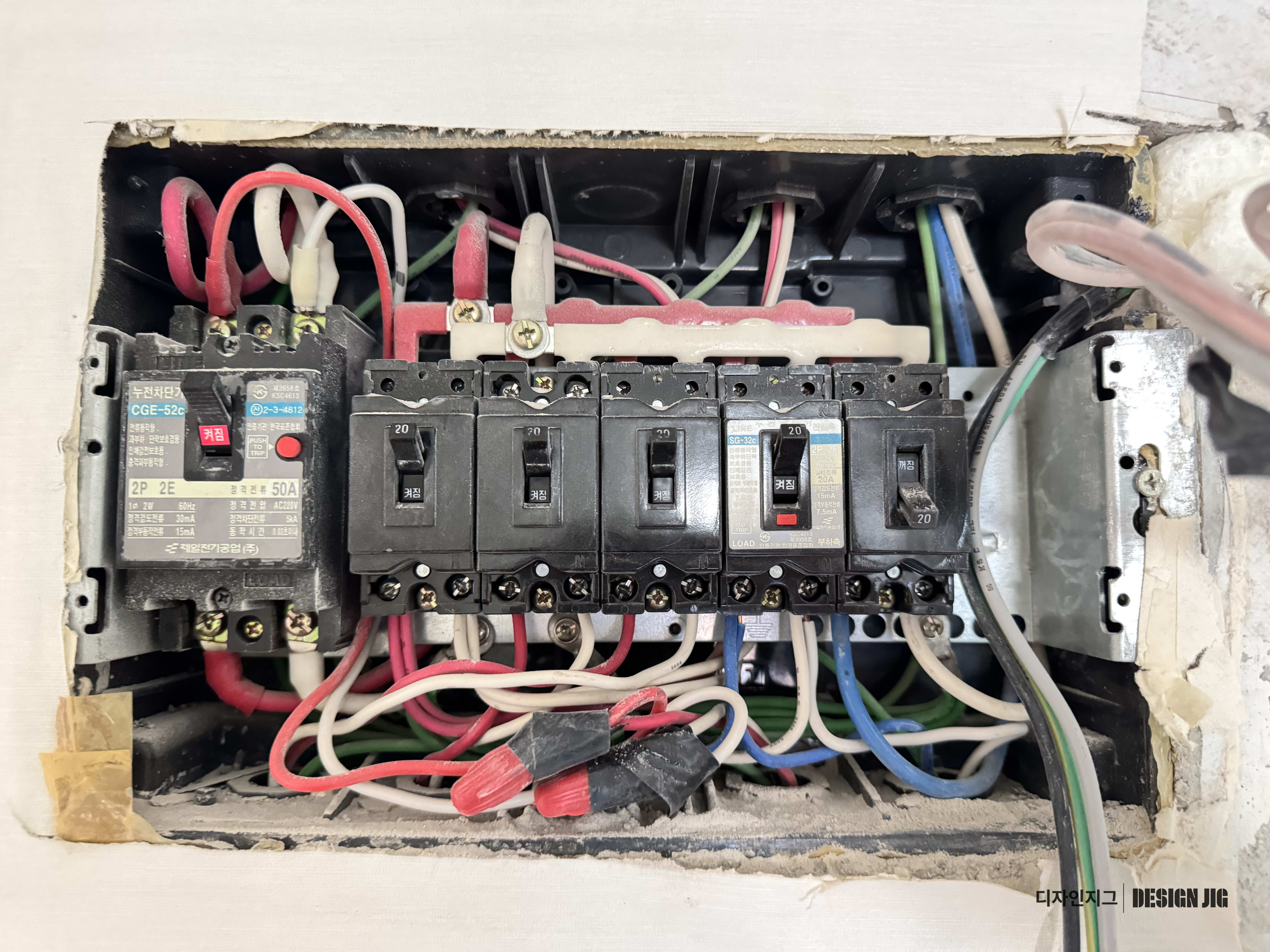

구축 아파트는 거의 예외 없이 '메인 = 누전차단기(ELB) / 분기 = 배선차단기(MCCB)' 조합으로 지어졌습니다. 당시에는 시공비 절감을 위한 방식이었으나, 이 구조는 어느 한 회로에서만 누전이 발생해도 메인이 떨어져 세대 전체가 암전됩니다. 냉장고, 고가컴퓨터, 보일러, 홈서버, CCTV 등 상시 전원이 필요한 설비까지 함께 꺼져 버리는 치명적인 리스크가 있습니다.

2. 가전제품의 미세 누설전류 + 오동작 위험

최근 가전제품에는 전자파를 줄이기 위한 EMI 필터 등이 내장되어 있어, 정상적인 상태에서도 수 mA 수준의 미세 누설전류가 발생합니다. 메인에 누전차단기가 있으면 각 방과 주방에서 합쳐진 이 정상적인 미세 전류들이 누적으로 쌓여 이유 없는 메인 차단기 트립(오동작 정전)을 유발합니다. 특히 욕실이나 발코니처럼 습기가 많고 결로가 생기는 구역이 있다면 정전 빈도는 더욱 잦아집니다.

3. 고장 위치 파악의 어려움

메인 차단기가 내려가면 거실, 안방, 주방 중 어느 라인에서 누전이 발생했는지 현장에서 바로 알 수 없습니다. 전기 기사가 출장 와서 모든 분기 회로의 절연 저항을 일일이 측정해야 하므로 원인 추적과 유지보수에 불필요한 시간과 비용이 크게 소모됩니다.

분전반 교체의 핵심 — 차단기 '역할'을 바로잡는 것

2007년 이후 개정된 KS 및 한국전기설비규정(KEC)의 표준은 '메인 배선차단기 + 분기 누전차단기'입니다.

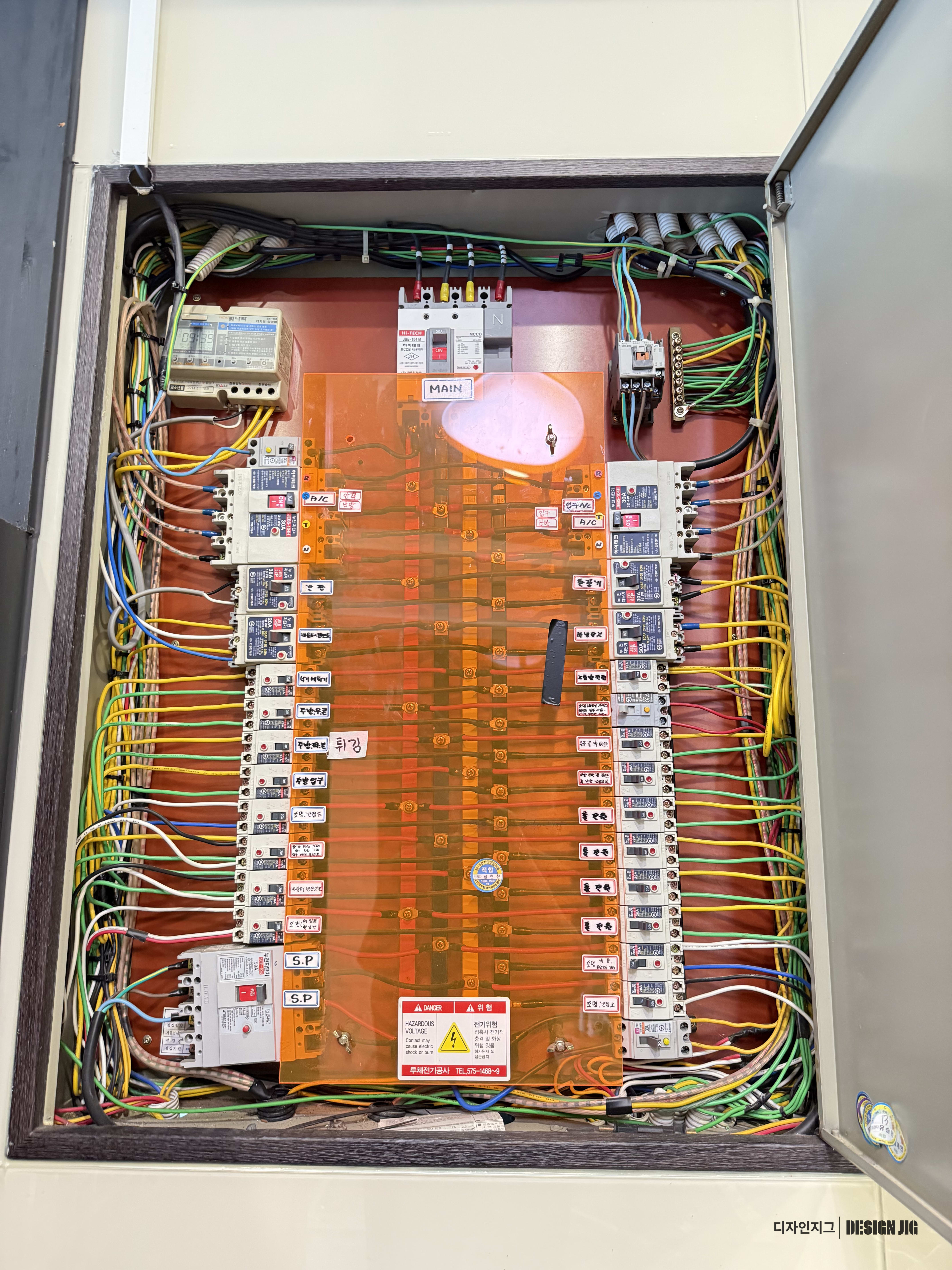

현대적인 분전반 설계는 메인과 분기 차단기의 역할을 엄격히 분리합니다. 메인은 설비와 배선 보호(과부하·합선 차단)를 담당하고, 분기는 인체 보호(감전·누전 차단)를 담당하도록 뒤집는 것입니다.

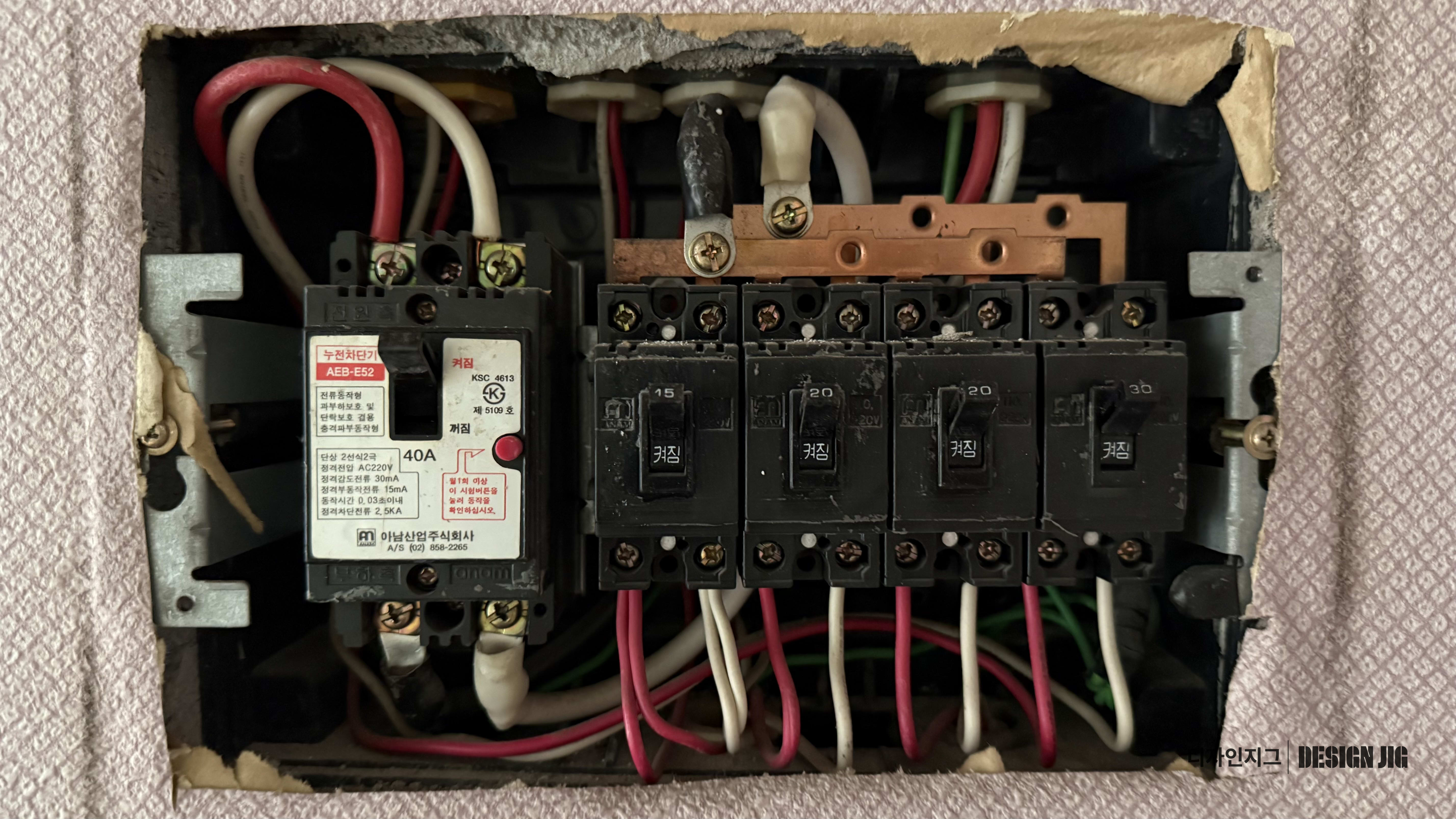

[구축 구형 방식]  메인: 누전차단기(ELB) ──> 분기: 배선차단기(MCCB) (작은 누전에도 집 전체 정전)

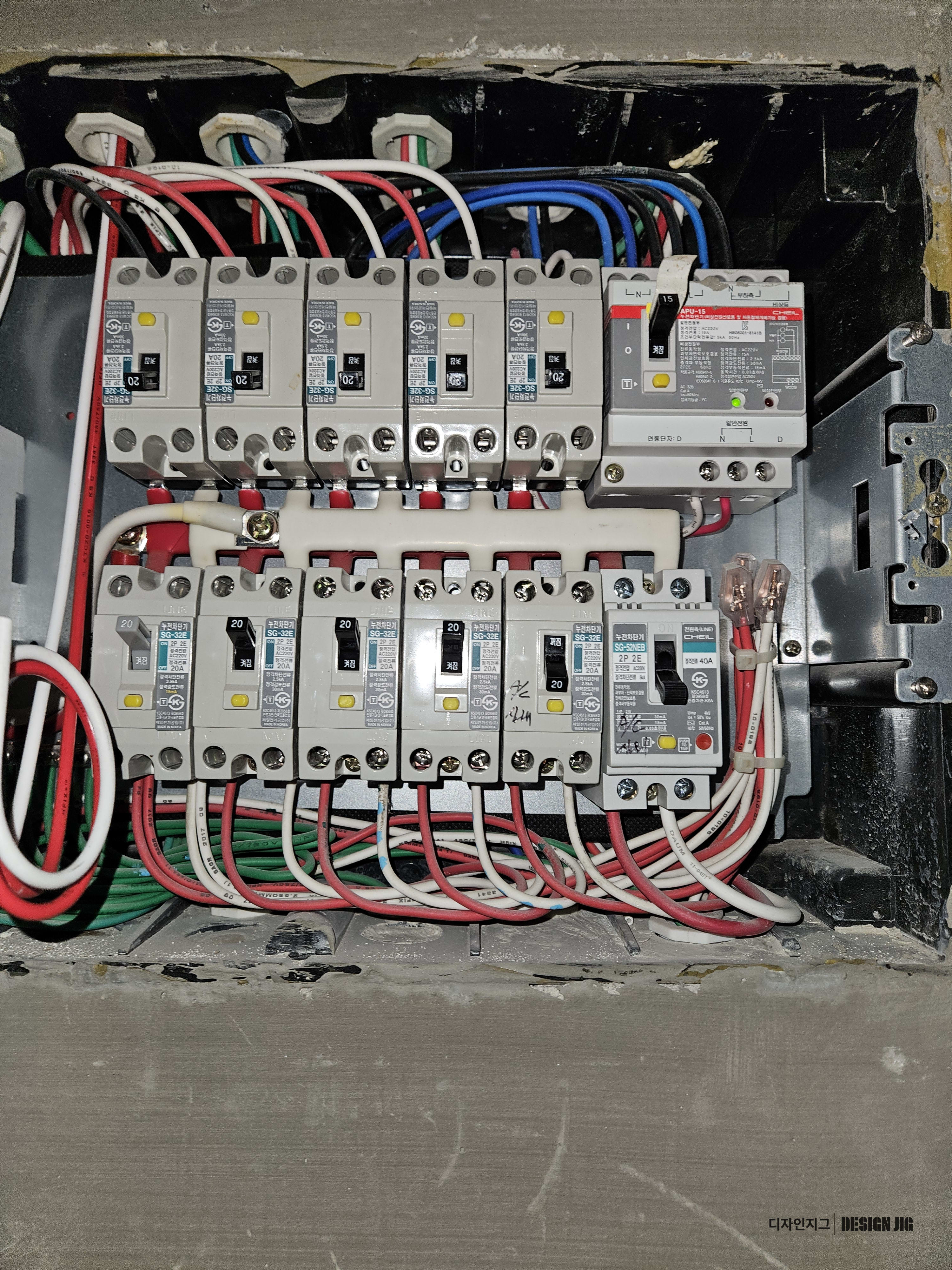

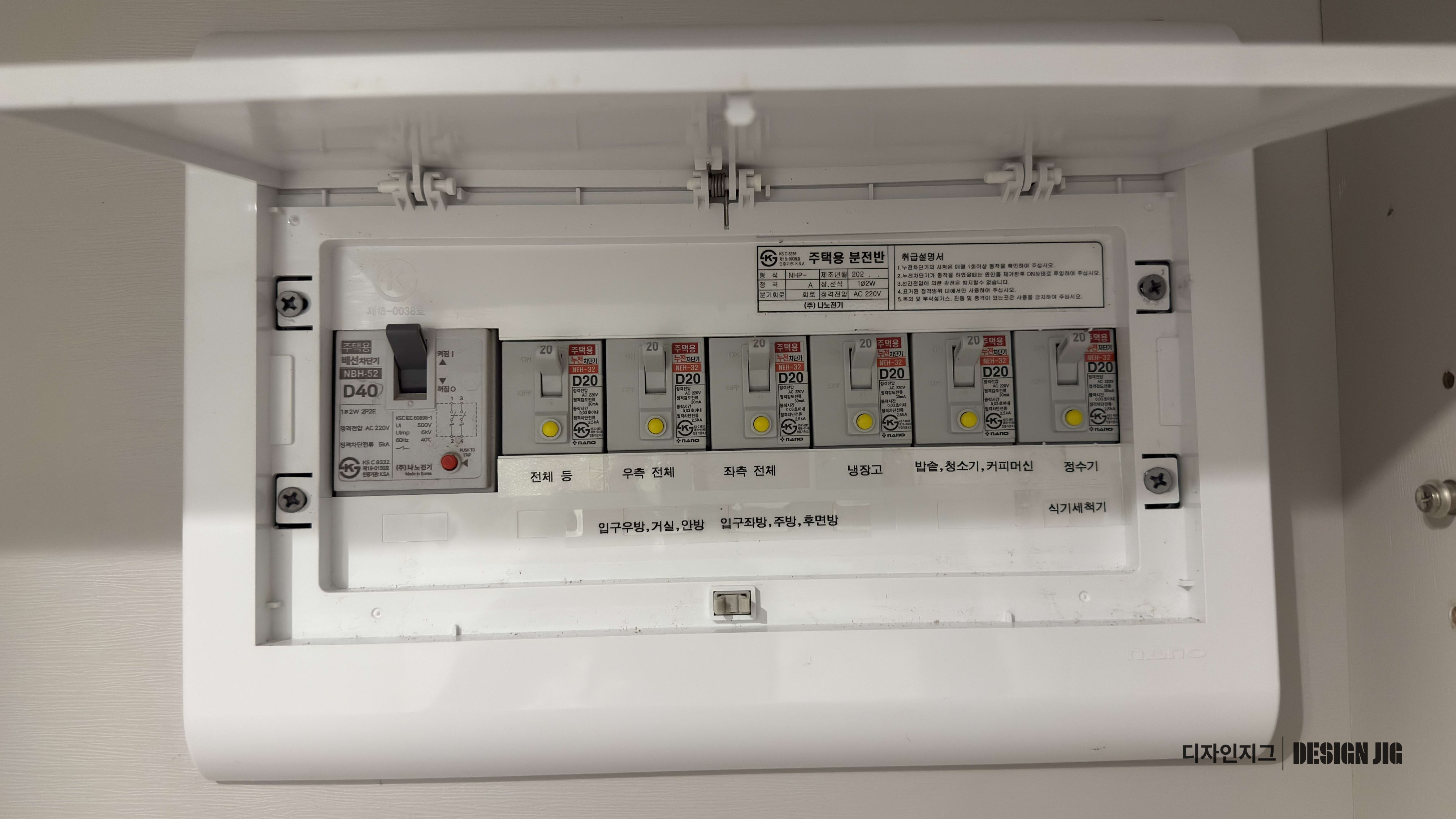

[현행 KEC 표준]  메인: 배선차단기(MCCB) ─> 분기: 고감도 누전차단기(ELB) (문제 회로만 국소 차단)

국소적 차단(Selective Tripping)의 실현

이 구조로 변경하면 '트립 선택성'이 확보됩니다. 예를 들어 베란다 세탁기 콘센트에서 누전이 발생하면, 오직 해당 '베란다 분기 누전차단기'만 딱 떨어집니다. 주방의 냉장고나 거실 조명은 아무런 영향 없이 정상 작동하므로 상시 전원 불안 부담이 사라집니다. 떨어진 차단기만 보면 어느 구역이 문제인지 바로 알 수 있어 유지보수 효율도 극대화됩니다.

구축 vs 현대 분전반 구성 한눈에 비교

⚠️ 차단기는 소모품입니다

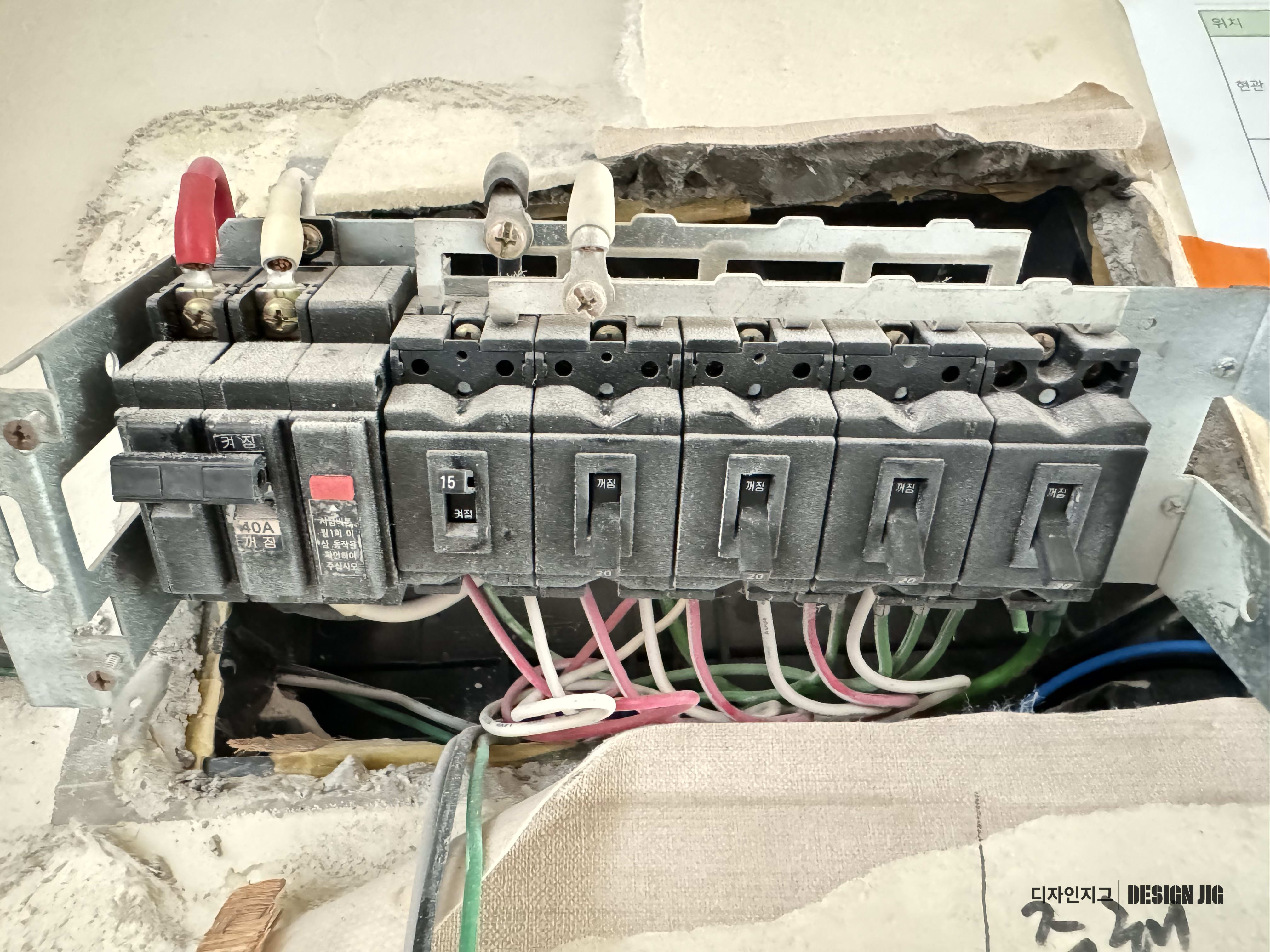

권장 수명(약 10~15년)이 지난 차단기는 내부 스프링이 열화되거나 접점이 느슨해집니다. 이 경우 과부하 상황이 발생해도 제때 떨어지지 못하고 미동작하거나 차단이 지연되어, 분전반 내부와 벽 속 배선에 열이 쌓여 화재로 이어지는 원인이 됩니다.

전기 사용량 증가 + 차단기 미교체 시 발생하는 인테리어 후폭풍

단순히 예쁘게 마감만 하고 분전반과 회로를 그대로 두면, 입주 후 심각한 기능적 결함에 직면하게 됩니다.

• 특정 회로 과부하와 화재 리스크: 구축 아파트는 회로 수 자체가 적어 조명과 콘센트가 몇 개 회로에 복잡하게 뭉쳐 있습니다. 인테리어를 하면서 편리함을 위해 콘센트와 매립 조명을 늘리더라도 기존 회로에 그대로 문어발식 연결을 하면, 특정 분기에 부하가 편중됩니다. 분기 배선차단기는 누전을 감지하지 못하므로, 접지나 누전 보호가 부족한 상태에서 전열기기를 동시 사용하면 배선 과열 위험이 치솟습니다.
• 인테리어 마감 후 보수 불가 시나리오: 인테리어 공사가 끝나 천장과 벽면 마감재(목재, 석고보드, 도배 등) 내부에 배선과 분기점이 모두 숨겨진 상태에서 나중에 누전이나 과열 문제가 발생하면 대재앙이 됩니다. 원인을 찾기 위해 새 벽을 뜯어내야 하므로, 재배선 비용과 공정 리스크가 리모델링 당시보다 몇 배로 커집니다. 완공 후에는 구조 변경이 사실상 불가능합니다.

분전반 교체할 때 반드시 함께 설계해야 할 3가지

리모델링 시점은 집 안의 모든 전기 라인을 새로 계획하고 안전성을 올릴 수 있는 사실상 처음이자 마지막 기회입니다. 분전반을 교체할 때 전기기술자와 상의해 반드시 다음 3가지를 세트로 진행해야 합니다.

① 고용량 가전 전용 회로(단독선) 분리
인덕션, 식기세척기, 시스템 에어컨, 워시타워 등은 순간 전력 소비량이 엄청납니다. 기존의 부족한 방·거실 회로에 얹으면 무조건 차단기가 떨어집니다. 메인 분전함에서부터 이 가전들을 위한 전용 분기 차단기와 굵은 배선(4sq 이상)을 단독선으로 새로 유도해야 안정적인 전력 공급이 가능합니다.

② 접지선(GND) 보강 및 확인
80~90년대 혹은 2000년대 초반 초창기 구축 중에는 콘센트 박스 내부에 접지선이 없는 경우가 있습니다. 접지가 없으면 가전을 만질 때 찌릿한 미세 전류가 흐르고, 가전제품의 수명이 단축됩니다. 철거 시점에 반드시 분전반부터 각 콘센트까지 접지선 보강 작업을 병행해야 합니다.

③ 노후 전선 교체 (입선 작업)
벽 속에 매립된 전선(HIV)도 수십 년간 과부하와 냉각을 반복하며 피복이 굳고 갈라지는 노화 과정을 겪습니다. 예산이 허락한다면 인테리어 철거 직후, 기존 관로를 이용해 새 전선을 밀어 넣는 '입선 작업'을 해두는 것이 안전 측면에서 가장 확실한 투자입니다.

리모델링 전 분전반 자가 점검 체크리스트

• 우리 집 분전반 메인 차단기가 누전차단기(ELB)로 되어 있는가?
• 개별 분기 차단기들이 누전을 잡지 못하는 배선차단기(MCCB/MCB)인가?
• 인덕션, 식기세척기, 시스템 에어컨 등을 위한 전용 단독 회로가 없는가?
• 가전제품을 만질 때 찌릿한 정전기나 미세 전류가 느껴진 적이 있는가?
• 차단기를 설치하거나 교체한 지 10~15년 이상 지났는가?
• 에어컨이나 전열기기를 동시에 켤 때 차단기가 자주 떨어진 경험이 있는가?

위 항목 중 하나라도 해당된다면, 눈에 보이는 마감재를 고르기 전 전기 기술자와 분전반 및 배선 재설계 상담을 반드시 진행하셔야 합니다.

자주 묻는 질문 (Q&A)

Q. 분전반 교체는 꼭 리모델링할 때만 가능한가요?
A. 차단기 알맹이만 바꾸는 것은 언제든 가능합니다. 하지만 늘어난 가전용 단독선을 신설하고, 벽 속의 노후 배선을 교체하거나 회로를 분리 증설하는 작업은 벽과 천장을 열어야 하므로 어차피 철거가 들어가는 리모델링 시점에 진행하는 것이 비용과 공정 측면에서 훨씬 효율적입니다.

Q. 평소에 차단기가 자주 안 떨어지는데도 꼭 바꿔야 하나요?
A. 차단기가 수명을 다해 노후되면 접점이 느슨해져 과전류나 누전이 발생해도 제때 떨어지지 않고 버티다가 열화되어 불이 나는 경우가 많습니다. '안 내려가니까 안전하다'가 아니라, '위험한 순간에 정확하고 민감하게 차단되는가'가 기준이어야 합니다.

Q. 전자제품 때문에 차단기가 오동작한다는 게 무슨 뜻인가요?
A. 최신 인버터 가전이나 컴퓨터 등은 정상 작동 중에도 내부 필터 때문에 미량의 전류를 외부로 흘려보냅니다(미세 누설전류). 구형 구축 방식처럼 메인에 누전차단기가 있으면 집 안의 모든 가전에서 나오는 이 미세 전류들이 합산되어, 실제 누전이 없는데도 메인 차단기가 허용 범위를 넘었다고 판단해 집 전체를 정전시키는 오동작을 일으킵니다.

Q. 동탄, 수원, 용인 등 이 지역 구축 아파트들은 다 교체가 필요한가요?
A. 그렇습니다. 경기 남부권의 20~30년 차 단지들은 대부분 개정 전 규격인 '메인 누전 / 분기 배선' 구조로 시공되어 있습니다. 단지 및 세대별로 접지선 매립 여부와 배선 굵기 상태가 완전히 다르므로, 반드시 시공 전 현장 실측을 통해 전기 설비 설계를 개별적으로 진단받으셔야 합니다.

디자인지그는 눈에 보이지 않는 곳까지 기본에 충실합니다. 설비 하나도 가볍게 넘기지 않고, 끝까지 꼼꼼하게 점검합니다. Pro. Beyond. 디자인지그는 감이 아닌 기준으로 일합니다.
